美标螺丝套的尺寸选择

时间:2020-09-09

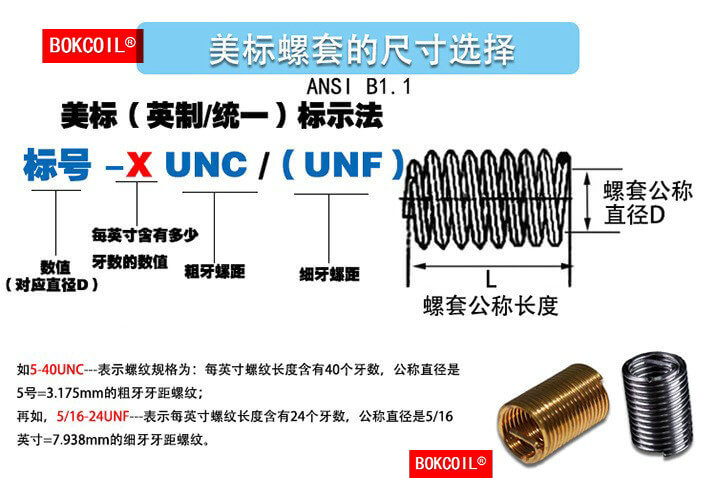

美标螺丝套的尺寸选择

ANSI B1.1


标号》数值(对应直径)

X》每英寸含有多少牙数的数值

UNC》粗牙螺距

UNF》细牙螺距

螺套公称长度

螺套公称直径D


比如5-40UNC--表示螺纹规格为:每英寸螺纹长度含40个牙数。公称直径是5号=3.175mm的粗牙牙距螺纹。

比如,5/16-24UNF--表示每英寸螺纹长度含424个牙数。公称直径是5/16英寸=7.938mm的细牙牙距螺纹。
